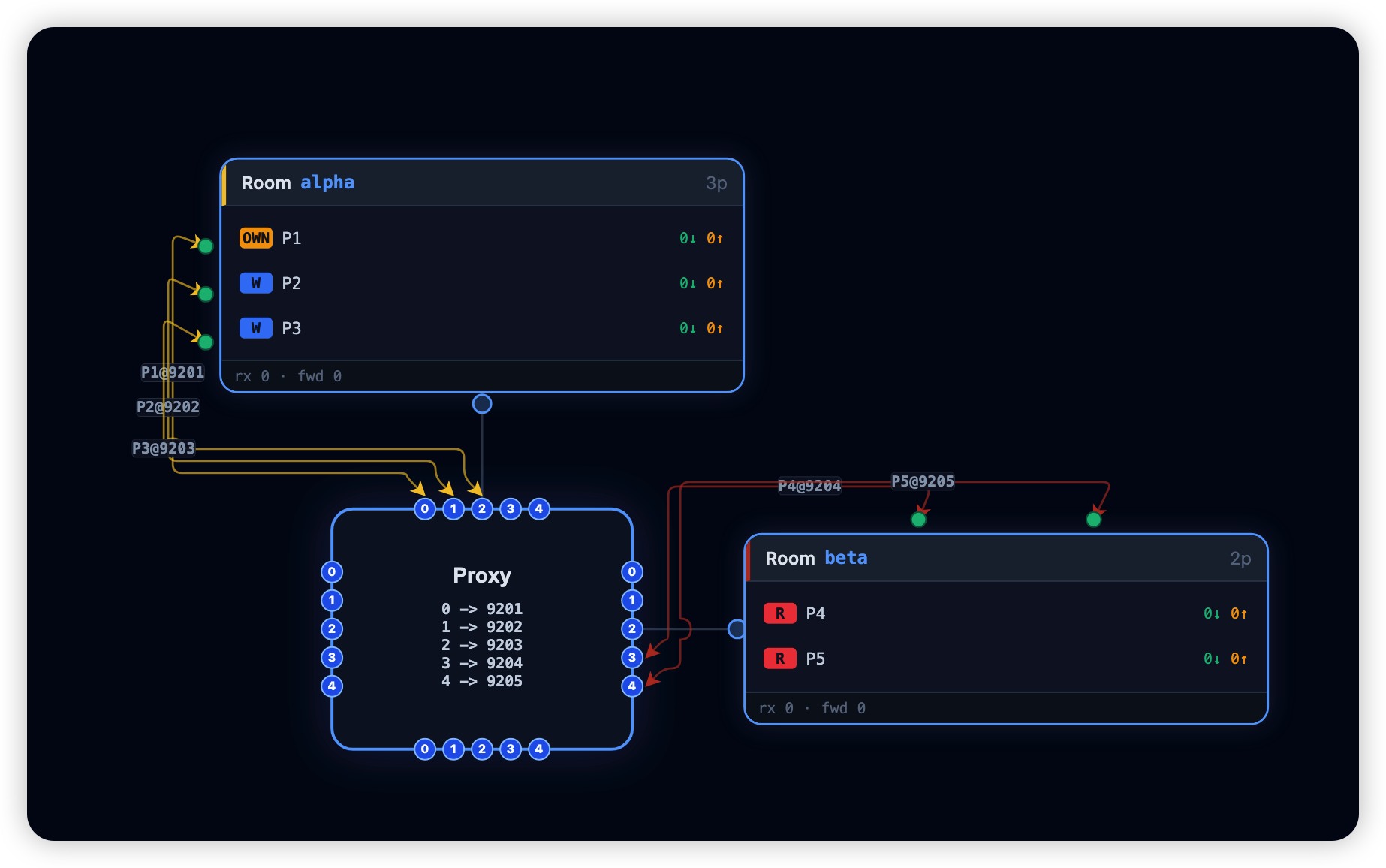

可视化面板拓扑图：四边 Port 环形布局

上一篇写了 Flow 粒子动画的实现。这一篇记录可视化面板的后续大改——从固定 5 玩家到动态玩家管理，从底部单侧 port 到四边环绕 port，以及一次 INP 性能修复。

动态玩家管理：从固定 5 人到无限扩展

之前的可视化面板硬编码了 5 个玩家（p1~p5），调试时只能看预设场景。实际联机房间里玩家是动态加入离开的，固定人数的面板根本不够用。

Create/Join 弹窗

现在点”添加玩家”会弹出一个对话框，输入玩家名后选择 Create（创建新房间）或 Join（加入已有房间）：

1
2
3
4
5
function showAddPlayerDialog() {
  // 弹窗：输入玩家名 + 选择 create/join
  // Join 按钮旁实时列出已有房间的下拉框
  // Create 自动创建 room_{name} 房间
}

Join 按钮旁边有个下拉框，实时列出当前所有房间。选好房间点 Join，玩家就加入去了。

动态 Store

Store 里加了 testPlayers Map，支持动态增删：

1
2
3
4
5
// store.js
const testPlayers = new Map();
function addTestPlayer(name, roomId) { ... }
function removeTestPlayer(name) { ... }
function getTestRooms() { return [...new Set([...testPlayers.values()].map(p => p.roomId))]; }

不再受限于 PLAYER_IDS 数组。创建几个玩家就有几个，删除后 room card 也跟着消失。

Room Card 内嵌操作按钮

之前的测试操作都在侧边栏，切来切去很麻烦。现在直接在 room card 的每个玩家行里放了三个按钮：

1
2
3
4
5
+-- Room A ----------------------+
|  A00 (owner)                   |
|  A01            [Send][HB][X] |  <- 发送/心跳/离开
|  A02            [Send][HB][X] |
+--------------------------------+

发送按钮旁边有内联消息输入框，Enter 可快捷发送。这些按钮只在 test 模式下显示，monitor 模式隐藏。

实现上的坑：输入框要阻止 mousedown 事件，否则拖拽 room card 时会误触输入框焦点。setMode 切换时要递增 _v 版本号触发 html() 重渲染，否则按钮状态不会更新。

INP 性能修复：30 秒到 100 毫秒

这次改动里最头疼的问题。之前点击”发送”按钮后，界面卡死 30 秒以上才能操作。

根因分析

debugAction 函数里有三个严重阻塞：

  1. waitForAnimationsDone(30s) — 等所有边动画跑完才释放按钮锁
  2. syncRooms 重试循环 — 每次触发全量 graph sync，3 次重试 × 300ms = 900ms+
  3. 末尾 renderPlayerCards() — 全量重建所有玩家卡片 DOM

三个加起来，一次操作要等 30 秒以上。

修复方案

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// 修复前：
async function debugAction(...) {
  lockButtons();                    // 锁住按钮
  await syncRooms();                // 900ms+ 重试
  await fetch(...);                 // 发请求
  await waitForAnimationsDone(30000); // 等 30 秒！
  renderPlayerCards();              // 全量重渲
  unlockButtons();
}

// 修复后：
async function debugAction(...) {
  lockButtons();
  await syncRooms();                // 改为单次调用
  await fetch(...);
  // 移除 waitForAnimationsDone（burst queue 已处理并发）
  // 移除 renderPlayerCards（SSE 会推送更新）
  unlockButtons();
}

核心改动：

  • 移除 waitForAnimationsDone — burst 队列已经处理了并发动画，不需要额外等待
  • syncRooms 从 3 次重试改为单次 — send/heartbeat 不改变房间结构，SSE 会处理 flow 事件
  • 移除末尾 renderPlayerCards — SSE 推送会触发数据更新，不需要手动重建 DOM

实测效果：create ~118ms，send ~103ms。从 30 秒降到 100 毫秒，体验完全不同。

四边 Port 系统：从 5 个到 20 个

之前的 proxy 只在底部有 5 个 port（p0~p4），所有玩家连线都从底部出发。房间多了之后连线全挤在一起，视觉上很乱。

新设计：四边各 5 个 port

现在 proxy 的上、下、左、右四边各有 5 个 port，总共 20 个。port id 格式改为 ${side}-p${slot}，例如 top-p0、right-p3。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
["top", "right", "bottom", "left"].forEach((side) => {
    for (let i = 0; i < cfg.PROXY_PORTS.length; i++) {
        portItems.push({
            id: `${side}-p${i}`,
            group: side,
            markup: portMarkup,
            attrs: {
                circle: {
                    magnet: true,
                    r: LAYOUT.portR,  // 7px
                    fill: "#2563eb",
                    stroke: "#93c5fd",
                },
                portLabel: {
                    text: String(i),
                    // ...
                },
            },
        });
    }
});

port 间距：相邻圆心距离 2 * portR + portClusterGap = 19px，圆球边缘视觉间隔 5px。

环形房间布局

房间不再排成一列，而是环绕 proxy 四周排列。room 按顺序分配到 top/right/bottom/left 四侧：

  • top/bottom 侧横向排列
  • left/right 侧纵向排列
  • 6 房以内 ringGap = 74，尽量落在首屏
  • 超过 6 房或 Monitor 模式 ringGap = 96

这样每个房间的连线方向不同，视觉上不会全挤在一起。

地铁线路由：玩家边的走线规则

之前用 X6 的 manhattan 自动 router 做玩家边，结果连线经常穿过 proxy 节点或者互相重叠。现在改成手写的地铁线路由。

核心规则

1
2
3
4
5
6
function computeMetroEdgeGeometry(source, target, side, rank) {
  // 1. port 端第一段必须是短斜段，不允许纯竖直或纯水平离开
  // 2. player pin 端最后一段也必须是短斜段
  // 3. 每条线先进入所属侧的独立 lane，再折向目标
  // 4. lane 偏移由 sideRank + mainLaneGap 决定
}

connector 改用 jumpover 类型，遇到其他边时画弧线跳过：

1
2
3
4
5
connector: {
    type: "arc",
    size: 7,
    radius: 6,
}

每条边的 label 是 playerId@portId，例如 A00@9201，方便定位。

心跳功能：后端 + 前端联动

联机中心跳包是业务层的，proxy 主路径无法识别（心跳包夹在普通数据包里，没有独立 magic）。所以走 debug 显式触发：

后端

新增 /proxy/debug/heartbeat 入口：

1
2
3
4
5
6
// cmd/proxy/debug.go
func handleDebugHeartbeat(c *gin.Context) {
    // 解析 playerId + source 标签
    // 发布 type=heartbeat 的 SSE 事件
    // 不真发 UDP 包，只通知 visualizer
}

前端

心跳事件用半透明灰粒子渲染（区别于 ingress 的绿色），点击❤️按钮触发。

UI/UX 改进

  • 中文 i18n：侧边栏和 UI 文本全部改为中文
  • Loading 动画：侧边栏数据加载时显示 loading
  • Tooltip 图标：说明文本改为可点击 ? 图标 tooltip
  • 指标栏整合：Proxy PID 和运行时间从侧边栏迁移到顶部指标栏
  • 侧边栏始终展开：移除收缩功能，避免误触
  • 消息输入框加宽：从 80px 逐步加宽到 210px，适配 350px 卡片宽度

浏览器几何检查脚本

拓扑改完后需要验证连线几何是否正确。注入 6 房 × 5 玩家后跑这段脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
const graph = window.MM.x6Topology.getGraph();
const edges = graph.getEdges().filter(e => (e.getData() || {}).kind === "player-edge");
edges.map(e => {
  const source = e.getSource();
  const target = e.getTarget();
  const vertices = e.getVertices();
  const first = vertices[0];
  const last = vertices[vertices.length - 1];
  return {
    label: e.prop("labels/0/attrs/text/text"),
    firstDx: first.x - source.x,
    firstDy: first.y - source.y,
    lastDx: target.x - last.x,
    lastDy: target.y - last.y,
  };
});

验收条件：所有 player edge 的首段和末段都不能是纯水平或纯垂直（firstDx !== 0 && firstDy !== 0）。

commit 时间线

commit 类型 内容
dd6024e feat 动态玩家管理——不限人数、Create/Join 弹窗
6e9db3b feat room card 内嵌玩家操作按钮
9f9d5b9 perf INP 卡顿修复：30s → 100ms
aaddb38 fix manhattan 路由替换 orth 路由
e349378 fix jumpover 连接器改用 arc 类型
0921bf8 docs 记录拓扑绘制规则
5d5943f refactor 移除侧边栏测试面板
d3bde5f feat heartbeat 入口 + SSE 事件
4a8227c i18n UI 文本全部改为中文

下一步打算接入真实的多人联机数据做压力测试，或者加 Prometheus 指标监控。如果你有其他想法，欢迎提 issue。
